Модуль зарядки литиевых аккумуляторов с защитой

00850
Нет в наличии
2,20 €

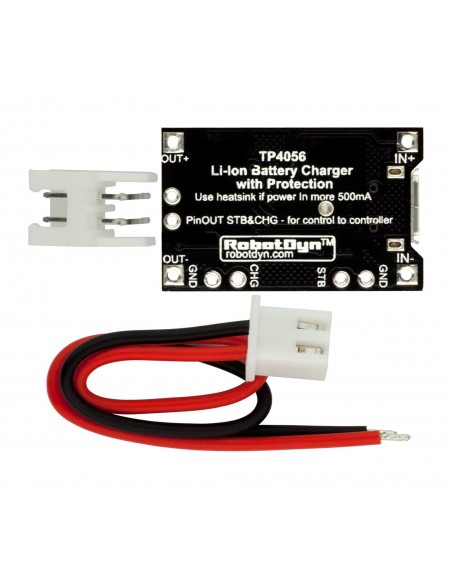

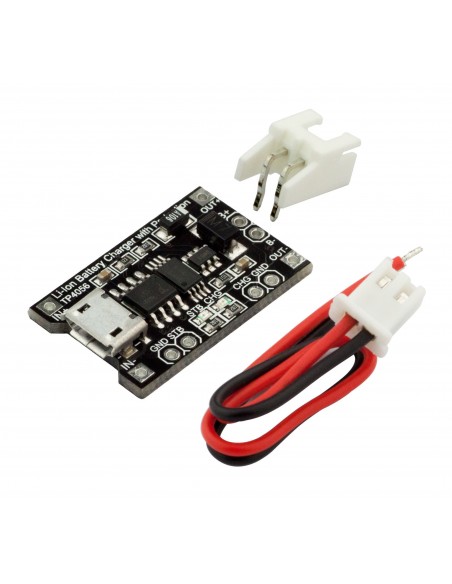

Основанная на TP4056 плата заряда с защитой для Li-Ion аккумуляторов c током до 1A предназначена для полноценной зарядки и защиты аккумуляторов (к примеру, популярных 18650) с возможностью подключения нагрузки.

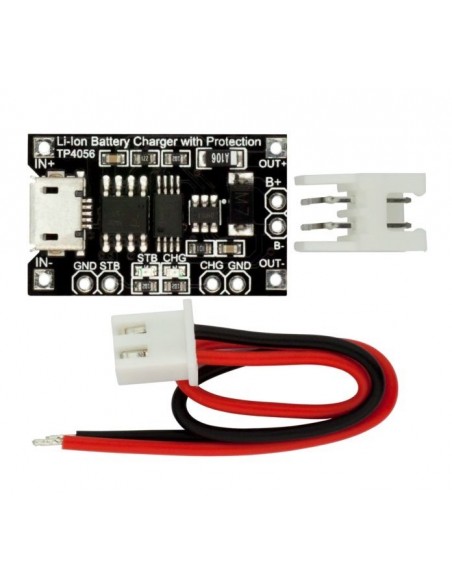

В центре контроллер заряда, TP4056, над ним пара светодиодов, отображающих либо процесс заряда (красный) либо окончание заряда (синий), под ним резистор R3, изменяя номинал которого можно изменить ток заряда аккумулятора. TP4056 заряжает аккумуляторы по алгоритму CC/CV и автоматически завершает процесс зарядки, если ток заряда снижается до 1/10 от установленного.

Табличка номиналов сопротивления и зарядного тока, согласно спецификации контроллера.
R (кОм) — I (mA)
1.2 — 1000
1.33 — 900
1.5 — 780
1.66 — 690
2 — 580
3 — 400
4 — 300
5 — 250
10 — 130

 Disclaimer:

  • Inputs with MICRO USB female, can be directly input to do with the phone charger rechargeable lithium battery, And still retains the input voltage wiring pads, can be very convenient DIY
  • Input voltage: 5V
  • Charging cut-off voltage: 4.2V ± 1%
  • Maximum charge current: 1000mA
  • Battery over-discharge protection voltage: 2.5V
  • Battery overcurrent protection current: 3A
  • Board size: 2.6 * 1.7CM
