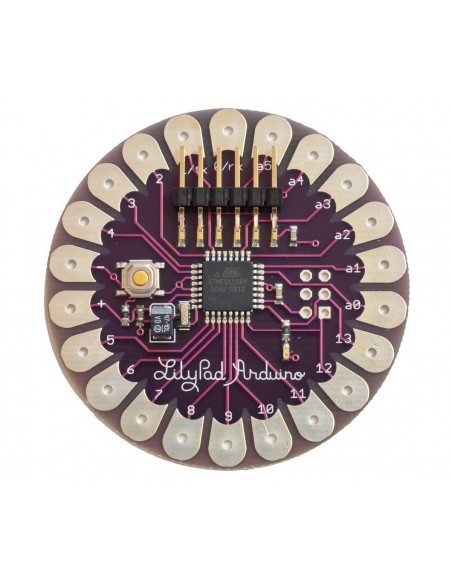

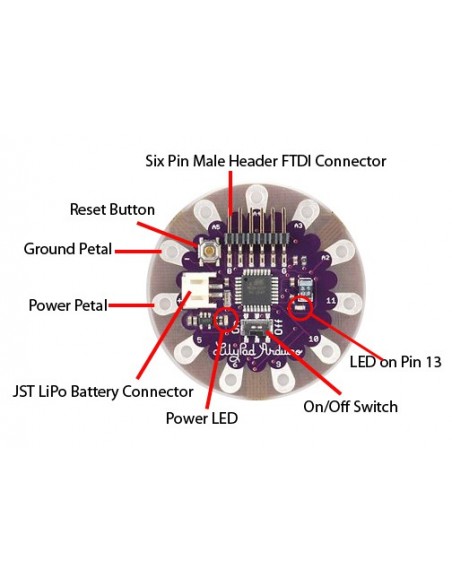

LilyPad

ATmega328V / 16 MHz / Flash ROM 16 KB / D14(6) / A6

00237
8,00 €


Microcontroller: ATmega328P
Operating voltage: 2.7V ~ 5.5V (recommended 5V)
Input voltage: 2.7V ~ 5.5V (recommended 5V)
Digital I/O pins: 14 (of which 6 provide PWM output)
Analog input pins: 6
DC current per I/O pin: 40mA
Flash memory: 16KB (of which 2KB used by bootloader)
SRAM: 1KB
EEPROM: 512bytes
Clock speed: 16MHz

Note:

Don't power the LilyPad Arduino with more than 5.5V, or plug the power in backwards: you'll kill it.
Общие сведение

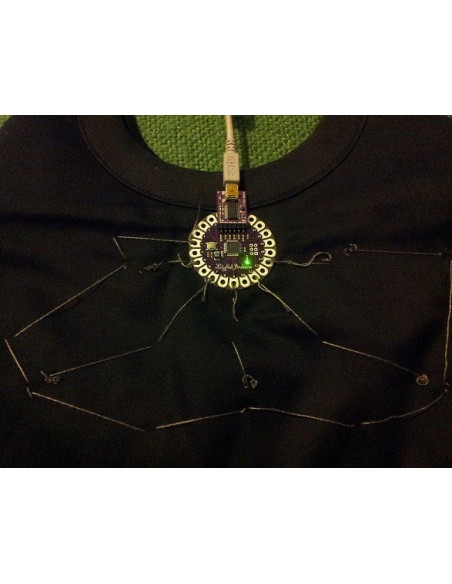

Платформа Arduino LilyPad разработана с целью использования как часть одежды. Она может быть зашита в ткань со встроенными источниками питания, датчиками и приводами с проводкой. Платформа построена на микроконтроллере ATmega168V (маломощная версия с ATmega168) (технические данные) или ATmega328V (технические данные). Arduino LilyPad была создана Leah Buechley и SparkFun Electronics.

Программирование

Платформа программируется посредством ПО Arduino версии 0010 или выше. Однако, имеется возможность записи программы ранними версия ПО Arduino, но при этом некоторые функции недоступны.

Микроконтроллеры ATmega168V и ATmega328V поставляются с записанным загрузчиком, облегчающим запись новых программ через ПО Arduino.. Имеется возможность не использовать загрузчик и запрограммировать ATmega через выводы ICSP (внутрисхемное программирование). Подробная информация находится в данной инструкции.

Питание

Arduino LilyPad может получать питание через подключение USB или от внешнего источника питания.

Напряжение внешнего источника питания должно составлять от 2.7 и 5.5 В. Напряжение может подаваться через преобразователь AC/DC (блок питания) или аккумуляторной батареей. Запрещается подключать напряжение, превышающее 5.5 В, или менять его полюсы, это может повредить платформу.

Физические характеристики

Платформа LilyPad имеет форму круга диаметром 50 мм. Толщина платформы составляет 0.8 мм, а в месте установки микроконтроллера и выводов - 3 мм.

Стойкость к стирке

Имеется возможность стирать платформу. Рекомендуется использовать мягкие моющие средства. Не следует отжимать. Перед началом стирки необходимо отключить питание.

Микроконтроллер:
ATmega328
Рабочее напряжение:
2.7-5.5V
Постоянный ток через вход/выход:
40 mA
Цифровые Входы/Выходы:
14
ШИМ:
6
Аналоговые входы:
6
ППЗУ (Flash Memory):
16 KB
ОЗУ (SRAM):
1 KB
Загрузчик:
2 KB
ПЗУ (EEPROM):
512 B
Тактовая частота:
8 MHz
USB кабель:
Нет в комплекте
Размер:
Dia: 50 мм H: 0.8-3 мм
Брэнд:
Arduino
5 шт.
