Atmel SAM3X8E ARM Cortex-M3 с частотой 84 МГц и Flash ROM 512 кБ

00011
1 Шт.
30,00 €

(24,00 € gb. / шт.)


Общие сведения

Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3 (описание). Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания,  разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания.

Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату.

Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки.  Due совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0.

Расположение выводов Due повторяет цоколевку Arduino 1.0:

  • TWI: Выводы SDA и SCL расположены рядом с выводом AREF.
  • Вывод IOREF, который позволяет с помощью правильной конфигурации адаптировать присоединенную плату расширения к напряжению, выдаваемому Arduino. Благодаря этому платы расширения могут быть совместимы и с 3,3-вольтовыми платами типа Due и с платами на базе AVR, работающими от 5 В.
  • Неподключенные выводы, зарезервированные для использования в будущем.

Преимущества ядра ARM



На Due установлено 32-битное ARM ядро, превосходящее по производительности обычные 8-битные микроконтроллеры. Наиболее значимые отличия:

32-битное ядро, позволяющее выполнять операции с данными шириной 4 байта за 1 такт (более подробную информацию смотри на странице int type).

  • частота процессора (CPU) 84 МГц.
  • 96 КБ ОЗУ.
  • 512 КБ флеш-памяти для хранения программ.
  • контроллер DMA, который разгружает центральный процессор от выполнения интенсивных операций с памятью.



Характеристики
Микроконтроллер AT91SAM3X8E
Рабочее напряжение 3,3 В
Входное напряжение (рекомендуемое) 7-12 В
Входное напряжение (предельное) 6-20 В
Цифровые Входы/Выходы 54 (на 12 из которых реализуется выход ШИМ)
Аналоговые входы 12
Аналоговые выходы 2 (ЦАП)
Общий выходной постоянный ток
на всех входах/выходах
50 мА
Постоянный ток через вывод 3,3 В 800 мА
Постоянный ток через вывод 5 В 800 мА
Флеш-память 512 КБ доступно всего для пользовательских приложений
ОЗУ 96 КБ (два банка: 64 КБ и 32 КБ)
Тактовая частота 84 МГц
Питание

Питание Arduino Due может осуществляться через USB соединитель или с помощью внешнего источника питания. Выбор источника питания выполняется автоматически.

Внешним (не USB) источником питания может быть либо AC/DC преобразователь («wall wart» - адаптер в одном корпусе с вилкой), либо батарея. Адаптер подключается к разъему питания платы 2,1 мм штепсельной вилкой с центральным положительным контактом. Выводы батареи подключаются к контактам Gnd и Vin разъема POWER. Плата может функционировать при внешнем питании от 6 до 20 В. Но если напряжение питания опускается ниже 7 В, на выводе 5 В  может оказаться меньше пяти вольт, и плата будет работать нестабильно. Если же подается напряжение более 12 В, может перегреться стабилизатор напряжения, что приведет к повреждению платы. Рекомендуемый диапазон напряжений – от 7 до 12 В.

Ниже перечислены выводы питания:

  • VIN. Это входное напряжение для платы Arduino, когда она питается от внешнего источника питания (в противоположность 5 вольтам, поступающим через USB соединение или от иного регулируемого источника питания). Напряжение питания может подаваться на этот вывод, или сниматься с этого вывода в случае питания через разъем питания.
  • 5V. Данный вывод служит выходом регулируемого напряжения 5 В со встроенного стабилизатора на плате. Сама плата может питаться через разъем питания постоянного тока (7-12 В), либо через USB соединитель (5 В), либо через вывод VIN на плате (7-12V). Питающее напряжение через выводы 5 В и 3,3 В подается в обход стабилизатора и может повредить вашу плату. Мы не советуем так делать.
  • 3.3V. Питание 3,3 В, вырабатываемое встроенным стабилизатором. Максимальный выходной ток 800 мА. Стабилизатор также обеспечивает питание микроконтроллера SAM3X.
  • GND. Земляные выводы.
  • IOREF. Данный вывод платы Arduino обеспечивает опорное напряжение, при котором работает микроконтроллер. Верно сконфигурированная плата расширения может считать напряжение на выводе IOREF и выбрать соответствующий источник питания, или разрешить использование выходных преобразователей напряжения для работы с 5 В или 3,3 В.
Память

Флеш-память SAM3X составляет 512 КБ (2 блока по 256 КБ) для хранения программ. Загрузчик (бутлодер) записывается Atmel при производстве и хранится в специально отведенном для него ПЗУ. Доступный объем ОЗУ составляет 96 КБ в двух смежных банках – 64 КБ и 32 КБ. Вся доступная память (флеш-память, ОЗУ и ПЗУ) может адресоваться напрямую как плоское адресное пространство.

Существует возможность стереть флеш-память SAM3X с помощью встроенной кнопки стирания. При этом из микропроцессора удалится текущая загруженная программа. Для стирания нажмите и несколько секунд удерживайте кнопку стирания при включенном питании платы.

Входы и Выходы
  • Цифровые входы/выходы: выводы с 0 по 53
    Каждый из 54 цифровых выводов Due может использоваться в качестве входа или выхода, с помощью функцийpinMode()digitalWrite() и digitalRead(). Выводы работают от 3,3 В. Каждый вывод может выдавать (как источник) ток 3 мА или 15 мА, в зависимости от вывода, или получать (как приемник) ток 6 мА или 9 мА, в засимости от вывода. На них также имеются внутренние нагрузочные резисторы (по умолчанию они отключены) номиналом 100 кОм. Кроме этого, некоторым выводам назначены специализированные функции:
  • Последовательная линия: 0 (RX) и 1 (TX)
  • Последовательная линия 1: 19 (RX) и 18 (TX)
  • Последовательная линия 2: 17 (RX) и 16 (TX)
  • Последовательная линия 3: 15 (RX) и 14 (TX)
    Эти выводы используются для приема (RX) и передачи (TX) последовательных данных TTL (с уровнем 3,3 В). Выводы 0 и 1 соединены с соответствующими выводами последовательного контроллера ATmega16U2 USB-to-TTL.
  • ШИМвыводы с 2 по 13
    На них реализуется 8-битный выход ШИМ с помощью функции analogWrite(). Разрешение ШИМ можно менять, используя функцию analogWriteResolution().
  • SPI: разъем SPI (разъем ICSP на других платах Arduino)
    Данные выводы служат для связи по SPI с использованием библиотеки SPI. Сигналы SPI выведены на центральный 6-контактный разъем, который физически совместим с Uno, Leonardo и Mega2560. Разъем SPI можно использовать только для связи с другими устройствами SPI, но не для программирования SAM3X по технологии внутрисхемного последовательного программирования (ICSP). SPI на Due также имеет расширенные функции, доступные при использовании Расширенных методов SPI для Due.
  • CANCANRX и CANTX
    На этих выводах поддерживается протокол связи CAN, но пока его не поддерживают программные интерфейсы (API) Arduino.
  • "LLED: 13
    Встроенный светодиод, подключенный к цифровому выводу 13. При высоком уровне сигнала на данном выводе, светодиод включается, при низком – выключается. Возможно также убавить яркость светодиода, поскольку вывод 13 одновременно является выходом ШИМ.
  • TWI 1: 20 (SDA) и 21 (SCL)
  • TWI 2: SDA1 и SCL1
    На данных выводах с использованием библиотеки  Wire поддерживается связь по TWI.
  • Аналоговые входы: выводы с A0 по A11
    Плата Arduino Due имеет 12 аналоговых входов, каждый из которых может обеспечить разрешение 12 бит (т.е. 4096 различных значений). По умолчанию установлено разрешение 10 бит для совместимости с другими платами Arduino. Разрешение АЦП можно менять при помощи функции analogReadResolution(). Аналоговые ходы Due производят измерения от уровня земли до максимального значения 3,3 В. Приложение к этим выводам напряжения свыше 3,3 В вызовет повреждение кристалла SAM3X. Функция analogReference() на Due игнорируется.
    Вывод AREF подключен к аналоговому выводу опорного напряжения SAM3X через резисторный мост. Для активации вывода AREF необходимо отпаять с печатной платы резистор BR1.
  • DAC1 и DAC2
    На выводах ЦАП  DAC1 и DAC2 предоставляются достоверные аналоговые выходы с 12-битным разрешением(4096 уровней) при помощи функции analogWrite(). Данные выводы можно использовать для создания аудиовыхода, используя при этом библиотеку Audio

Другие выводы:

  • AREF
    Опорное напряжение для аналоговых входов. Используется с функцией analogReference().
  • Reset
  • По низкому уровню на этой линии происходит сброс микроконтроллера. Типичное применение вывода Reset – добавление кнопки сброса на плату расширения, которая перекрывает эту кнопку на микроконтроллере.
Связь

В Arduino Due есть ряд средств для взаимодействия с компьютером, платами Arduino и другими микроконтроллерами, а также различными устройствами, такими как телефоны, планшеты, фотокамеры и т.п. SAM3X имеет один аппаратный UART и три аппаратных USARTа  для последовательной связи  TTL-уровня (3,3 В).

Порт программирования соединен с  ATmega16U2, предоставляющей виртуальный COM порт для программ на подключенном компьютере. (Для определения этого устройства компьютеру с ОС Windows потребуется файл  .inf, на машинах же с OSX и Linux плата автоматически будет распознана как COM порт). Чип 16U2 также соединен с аппаратным UARTом  SAM3X. Последовательная шина на выводах RX0 и TX0 предоставляет преобразование Serial-to-USB для программирования платы через микроконтроллер ATmega16U2. В программное обеспечение Arduino входит монитор последовательной шины, который дает плате возможность отправлять и принимать простые текстовые сообщения. Светодиоды RX и TX на плате будут мигать, когда идет передача данных через кристалл ATmega16U2 и через USB подключение к компьютеру (но не во время последовательного обмена по выводам 0 и 1).

Собственный USB порт  (Native USB port) подключен к SAM3X. Это позволяет осуществлять последовательную связь (CDC) посредством USB. Таким образом обеспечивается подключение к монитору последовательной шины, или другим приложениям на вашем компьютере. Также это дает Due возможность эмулировать для присоединенного компьютера  USB мышь или клавиатуру. Для использования этих возможностей смотрите справочные страницы Библиотека мыши и клавиатуры.

Собственный USB порт может также работать как USB хост для подключенных периферийных устройств: мыши, клавиатуры и смартфотонов. Чтобы использовать эти свойства, обратитесь к справочным страницам USB хост.

Контроллер SAM3X поддерживает, кроме того, связь по интерфейсам  TWI и SPI.  Программное обеспечение Arduino включает в себя библиотеку Wire для облегчения работы с шиной TWI; смотрите более детальное описание вдокументации. Для связи через SPI воспользуйтесь библиотекой SPI.

Программирование

Arduino Due можно запрограммировать с помощью программных средств Arduino (скачать). Более детальная информация содержится в справочнике.

Загрузка программ для SAM3X отличается от таковой для микроконтроллеров AVR, находящихся на других платах Arduino, поскольку необходимо стереть флеш-память перед тем как перепрограммировать её. Загрузка в кристалл управляется из ПЗУ контроллера SAM3X и запускается, только когда флеш-память кристалла пуста.

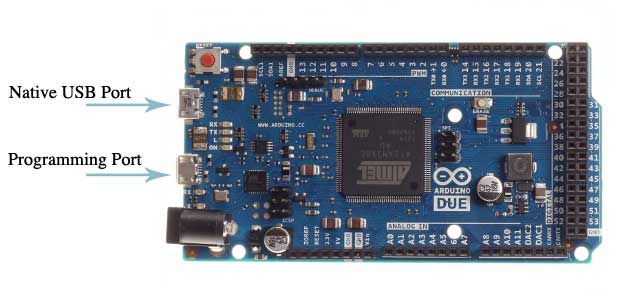

Плату можно программировать через оба USB порта, хотя рекомендуется использовать порт программирования, в связи с тем, что он поддерживает стирание кристалла:

  • Порт программирования: Для использования этого порта выберите в Arduino IDE в качестве вашей платы "Arduino Due (Programming Port)". Подключите порт программирования платы Due (ближайший к разъему питания постоянного тока) к вашему компьютеру. Порт программирования использует микросхему 16U2 в качестве преобразователя USB-to-serial, соединенный с первым UARTом контроллера SAM3X (RX0 и TX0). Два вывода 16U2 подключены к выводам Reset и Erase SAM3X. Открытие и закрытие порта программирования, подключенного на скорости передачи 1200 бит в секунду, запускает процедуру «аппаратного стирания» чипа SAM3X, активирование выводов Erase и Reset на SAM3X перед установлением связи с UART. Это рекомендуемый порт для программирования Due. Аппаратное стирание более надежно, чем «программное стирание», которое происходит на собственном USB порте, и будет работать даже в случае повреждения главного микропроцессора.
  • Собственный порт: Чтобы использовать этот порт, выберите в Arduino IDE тип вашей платы  "Arduino Due (Native USB Port)". Собственный USB порт подсоединен напрямую к  SAM3X. Подключите собственный USB порт Arduino Due (ближний к кнопке Reset) к вашему компьютеру. Открытие и закрытие собственного порта при скорости передачи 1200 бит в секунду запускает процедуру «программного стирания»: флеш-память стирается и плата перезапускается с помощью загрузчика. Если главный микроконтроллер по какой-либо причине поврежден, то, вероятно, программное стирание не будет работать, так как эта процедура на SAM3X происходит полностью программно. Открытие и закрытие собственного порта на других скоростях передачи не вызовет сброса SAM3X.

В отличие от других плат Arduino, использующих для загрузки avrdude,  Due полагается на bossac.

Исходный код программы для ATmega16U2 доступен в  архиве Arduino. К разъему ISP можно подключать внешний программатор (перезаписывая загрузчик DFU). Более подробную информацию можно найти в инструкциях для помощи пользователям.

Токовая защита разъема USB

На Arduino Due имеется самовосстанавливающийся предохранитель, назначение которого – защитить USB порты вашего компьютера от короткого замыкания и перегрузки по току. Несмотря на то, что в большинстве компьютеров есть встроенная защита по току, этот предохранитель дает дополнительную защиту. При токе через USB порт более 500 мА связь автоматически обрывается предохранителем до прекращения перегрузки или короткого замыкания.

Физические характеристики и совместимость с платами расширения

Максимальная длина печатной платы Arduino Due равна 4 дюйма, а ширина – 2,1 дюйма, без учета USB соединителей и разъема питания, которые выступают за приведенные габаритные размеры. Три отверстия под винты позволяют закрепить плату на поверхности или в корпусе. Обратите внимание, что расстояние между цифровыми выводами  7 и 8 составляет  160 мил (0.16", 4,064 мм), не кратно промежуткам в 100 мил (2,54 мм) между остальными выводами.

Arduino Due сделан совместимым с большинством плат расширения, разработанных для Uno, Diecimila или Duemilanove. Цифровые выводы с 0 по 13 (и соседние выводы AREF и GND), аналоговые входы с 0 по 5, разъем питания, разъем "ICSP" (SPI) расположены одинаково на всех платах. Более того, основной UART (последовательный порт) находится на тех же выводах (0 и 1).
Пожалуйста, обратите внимание, что шина  I2C расположена в Arduino Due на других выводах (20 и 21), не так как в Duemilanove / Diecimila (аналоговые входы  4 и 5).

Микроконтроллер:
Atmel SAM3X8E ARM Cortex-M3
Рабочее напряжение:
3,3V
Постоянный ток через вход/выход:
50 мА
Постоянный ток для вывода 3.3 В:
800 mA
Цифровые Входы/Выходы:
54
ШИМ:
12
Аналоговые входы:
12
ППЗУ (Flash Memory):
512 kB
ОЗУ (SRAM):
96 kB
Тактовая частота:
84 MHz
USB кабель:
В комплекте
Размер:
10.16 x 5.33 cm
Брэнд:
Arduino
