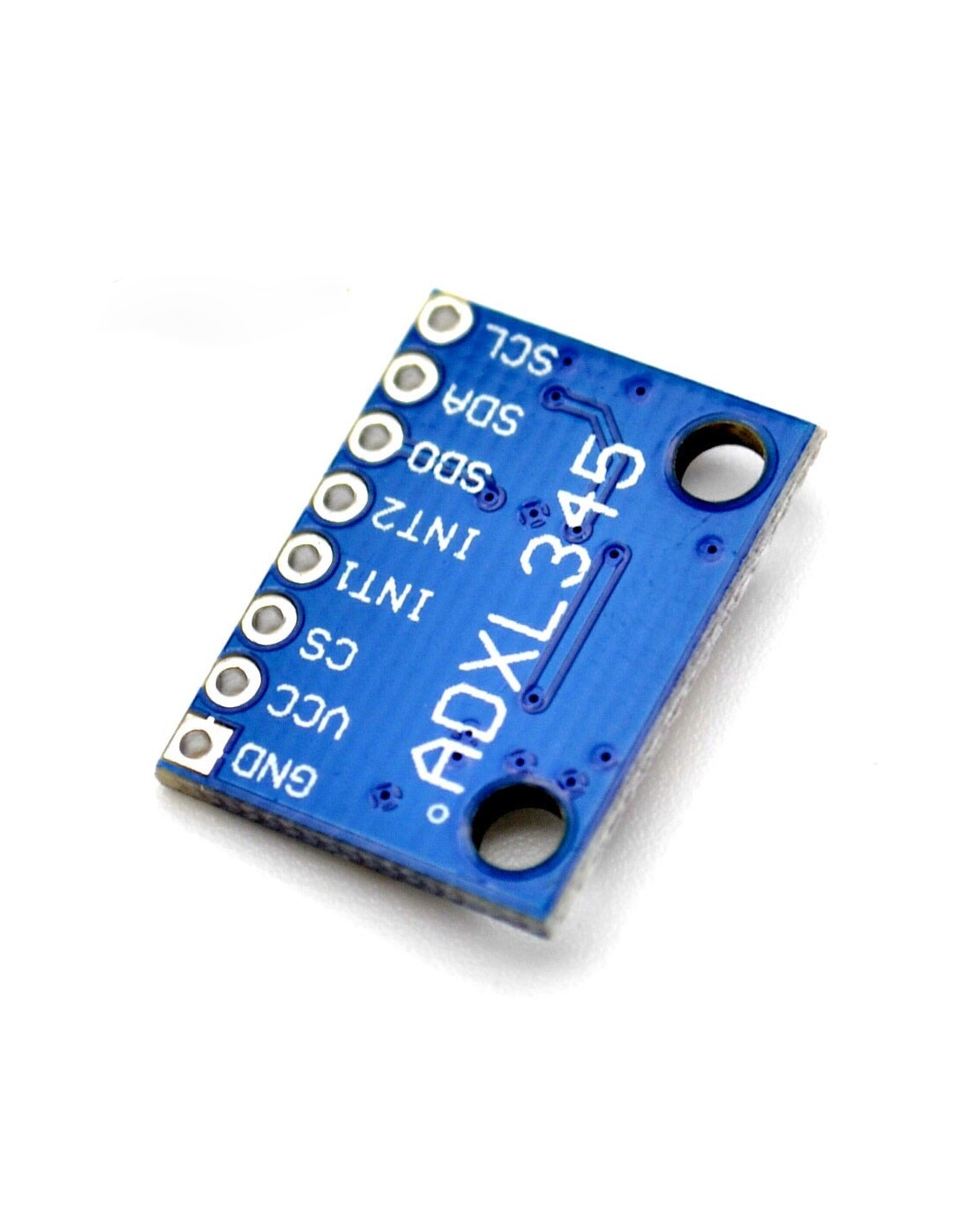

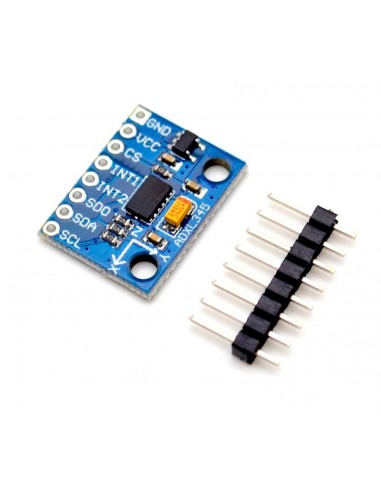

ADXL345-1

ADXL345 хорошо подходит для применения в мобильных устройствах. Компонент способен измерять статическое ускорение, вызванное гравитацией, в задачах определения отклонения, а также динамическое ускорение, вызванное движением или ударами. Высокое разрешение ADXL345 (4·10-3 g/LSB) позволяет измерять изменения отклонения менее чем на 1.0°.

Компонент имеет несколько специализированных функциональных блоков. Блок детектирования активности и неактивности позволяет обнаруживать наличие или отсутствие движения, а также превышение ускорением по любой из осей устанавливаемого пользователем уровня. Детектор касаний обнаруживает однократные и двойные касания в любом из направлений. Детектор свободного падения определяет, находится ли устройство в состоянии падения. Выходные сигналы этих функциональных блоков могут выводиться в индивидуальном порядке на любой из двух выходных выводов прерываний. Интегрированный буфер FIFO на 32 элемента (подана заявка на патент) может быть использован для хранения данных в целях минимизации вмешательства со стороны хост-процессора.

Режимы пониженного энергопотребления позволяют реализовать интеллектуальное управление питанием системы с обнаружением превышения порогового значения и проведением измерений ускорения при крайне низкой рассеиваемой мощности.

Features:

• Ultralow power: as low as 23 µA in measurement mode and 0.1 µA in standby mode at VS = 2.5 V (typical)
• Power consumption scales automatically with bandwidth
• User-selectable resolution up to 13-bit at ±16 g (maintaining 4 mg/LSB scale factor in all g ranges)
• Free-fall detection
• Module supply voltage range: 4.0 V to 6 V
• I/O voltage range: 1.7 V to 3.6V
• SPI (3- and 4-wire) and I2
• Wide temperature range (−40°C to +85°C)
• High G shock survival
• Small and thin: 3 mm x 5 mm x 1 mm
