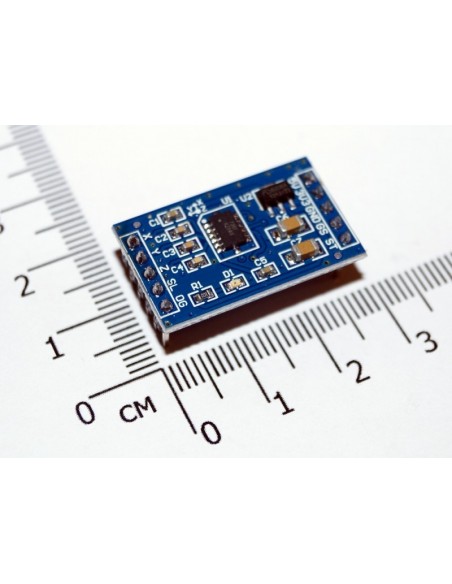

MMA7361 (MMA7260)

Этот датчик может измерять статическое (сила земного притяжения) или динамическое ускорение по всем трем осям. Он может использоваться в различных сферах применения, и можно создать много приложений на его основе. Акселерометр измеряет уровень ускорения объекта, на котором он установлен, что позволяет получать информацию об ускорении/замедлении этого объекта, а также о его наклоне относительно земной оси.

Этот датчик также позволяет обнаружить свободное падение (выход 0G). Технически, MMA7361LC представляет собой малопотребляющий емкостный микромеханический акселерометр с функциями обработки сигнала, 1-полюсным низкочастотным фильтром, температурной компенсацией, самодиагностикой и возможностью выбора чувствительности. MMA7361LC может входить в спящий режим, что делает его идеальным для портативных устройств с батарейным питанием. Модуль может быть запитан как от источника 5 В, так и от 3.3 В.

Характеристики:

• Чип: MMA7361
• Ускорение:  1.5g или 6g
• Ток потребления: 400мкА
• Ток потребления в режиме сна 3мкА
• Напряжение питания: 2 - 3.6В
• Чувствительность: 800мВ/g при ускорении 1.5g
• Скорость срабатывания: 500мкс
• Детектор свободного падени

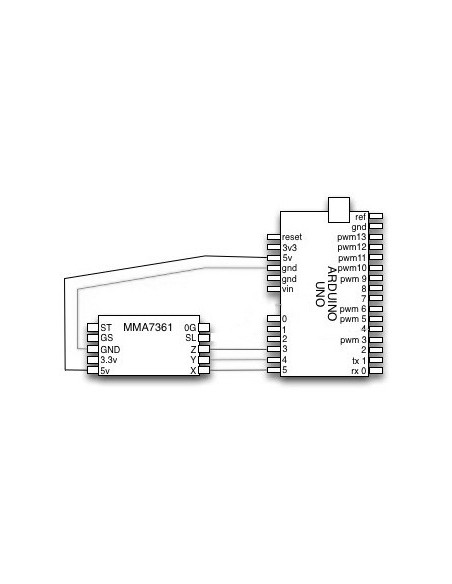

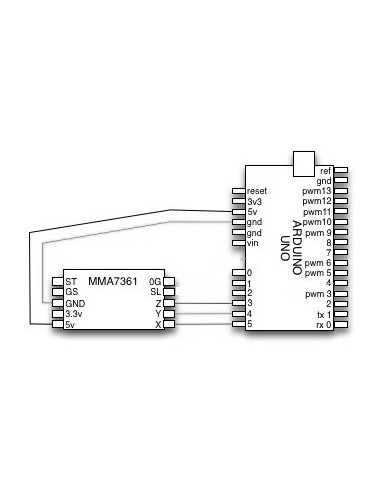

Схема подключения (на примере Arduino):

• 5V – +5В;
• SL к 3.3В Arduino;
• GND – GND;

Аналоговые выходы к АЦП:

• X - A2;
• Y – A1;
• Z – A0.
