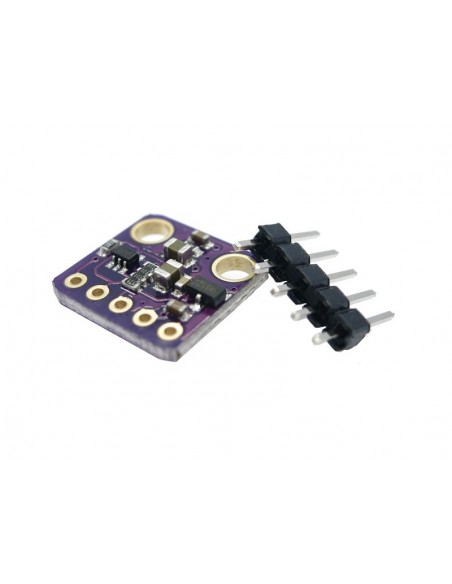

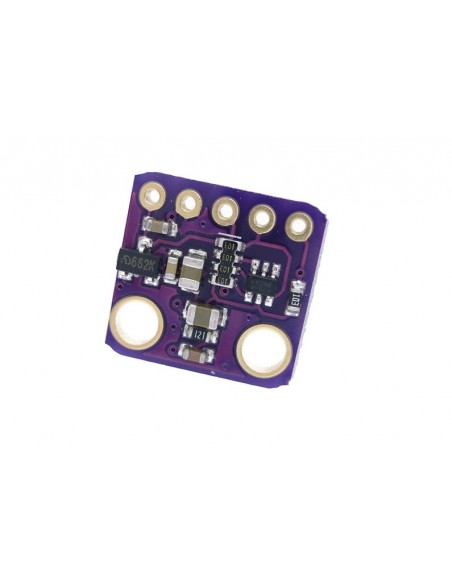

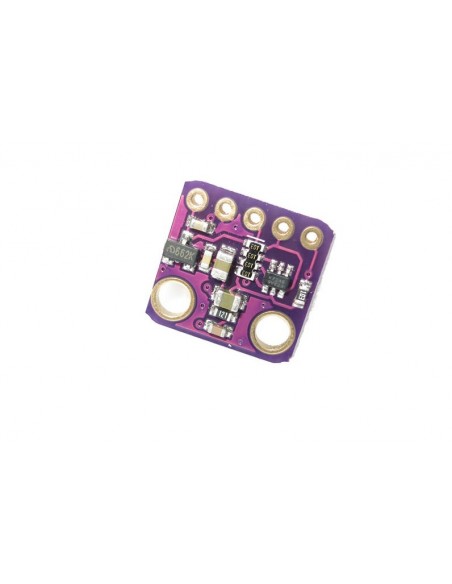

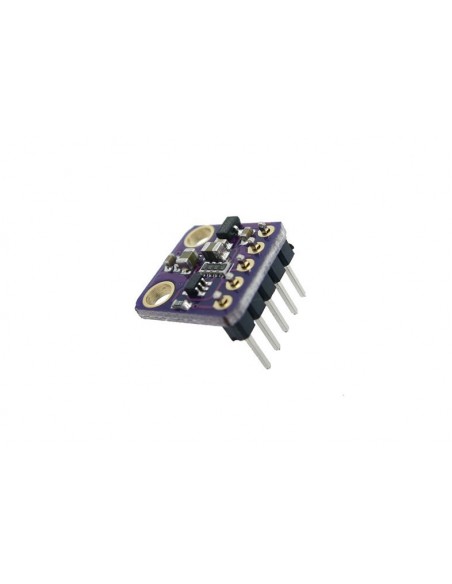

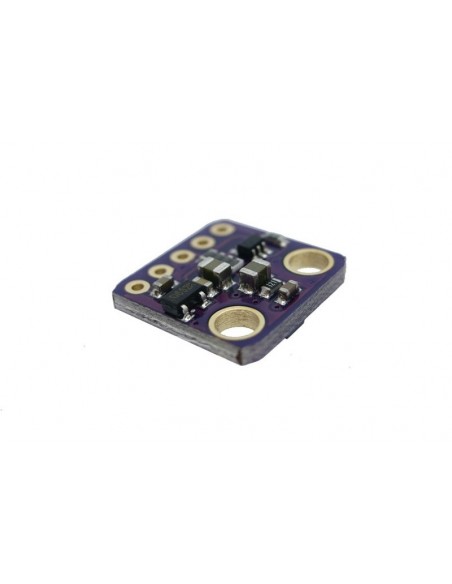

GY-9960LLC APDS-9960 RGB and Gesture Sensor

APDS9960 sensors  - spēj noteikt līmeni apgaismojums luksos (gan vispārējās un trim kanāliem spektra - sarkanā, zaļā, zilā), pieeja objektu (šķēršļi) un žestiem (kustību objektu pa kreisi, pa labi, uz augšu, uz leju, uz sensora un no )

Vispārīga informācija:

Modulis ir balstīta uz tāda paša nosaukuma sensora APDS9960, kas sastāv no 4 fotofiodi atklāšanai žestus 3 photodiode spētu reaģēt uz dažādos spektros, lai noteiktu krāsas, viens photodiode kopējo gaismas, UV un IS filtrus, pastiprinātāji ar programmējamu palielināšanās, MC, ALU, ADC, RAM, I2C autobusu kontrolieris ar vergu adrese 0x39 un daudzus papildu blokiem. Rezultāti Lux gaismas izvadi, izmantojot ar empīrisko formulu tuvinot cilvēka acs reakciju.

Žesti:

• Sensors APDS9960 spēj reaģēt uz šādiem žestus:
• UP  - roku kustība sensora priekšā.  FORWARD  vai  UP  (atkarībā no sensora atrašanās vietas telpā).
• DOWN  - rokas kustība pirms sensora  BACK  vai  DOWN  (atkarīgs no sensora atrašanās vietas telpā).
• PAŅEMTS  - pārvietojiet roku sensora priekšpusē  kreisajā pusē .
• Pa labi  - Pārvietojiet roku RIGHT sensora priekšā  .
• Tuvākajā  - Tiesību rokas  uz  sensora.
  Gludi novietojiet roku sensoram no augšas uz attālumu ≈ 1-5 cm, turiet to vismaz 1 sekundi un ātri noņemiet to jebkurā virzienā.
• FAR  noņemšana rokas  NO  sensoru.
  Ātri tuvinātu rokās abās pusēs sensora attālumā ≈ 1-5 cm., Turiet to vismaz 1 sekundi, un uzmanīgi izņemiet sensoru no augšas.
• NAV  Sensors atrada kustību, bet to nevarēja atpazīt.

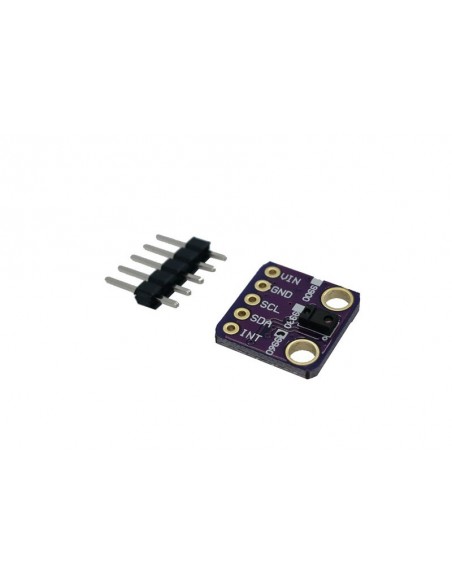

Savienojums:

Sensora APDS-9960 loģika un jauda tikai 3.3 V!

SDA un SCL moduļa vadi ir savienoti ar I2C Arduino aparatūras autobusu. Ja jūsu Arduino ir 5V loģika, SDA un SCL tapas ir savienotas ar 3.3V līdz 5V divvirzienu līmeņa pārveidotāju.

Secinājumi GND, VCC ir jaudas izejas (VCC izeja - moduļa jauda ir +3,3 V).

Izejas modulis INT ir izeja pārtraukt (aktīvs - loģiskā "0"), kas, atkarībā no izvēlētā darbības režīma var atbildēt uz spilgtumu, atklāšana objekti, pasākumi uc nevar izmantot šo secinājumu (nemainīga aptaujas modulis) var izmantot paredzētajam mērķim (lai izveidotu savienojumu secinājuma Arduino saderīgu ārējo pārtraukt), un vaicājumu modulis tikai ar ārējo pārtraukt, bet jūs varat savienot to ar parasto LED, kas norāda, ka ierīce ir reaģējusi uz kāda darbība vai notikums.

Specifikācija:

• Ieejas barošanas spriegums (VCC): 2.4 ... 3.6 VDC (nomināli 3.3 V).
• Modulis patērē strāvu:
  • Apgaismojuma līmeņa mērīšanas režīmā: līdz 250 μA.
  • Tuvināšanas režīmā: līdz 790 μA.
  • Žestu atklāšanas režīmā: līdz 790 mkA.
  • Gaidīšanas laiks: līdz 38 μA.
  • Miega režīmā: līdz 10 μA.
• I2C autobusu pulksteņa frekvence: līdz 400 kHz.
• I2C autobusu moduļa adrese ir 0x39.
• Darba temperatūra: -30 ... +85 ° С.
• Uzglabāšanas temperatūra: -40 ... +85 ° С.
• Izmēri: 15x20 mm
• Svars: 3 gr.
