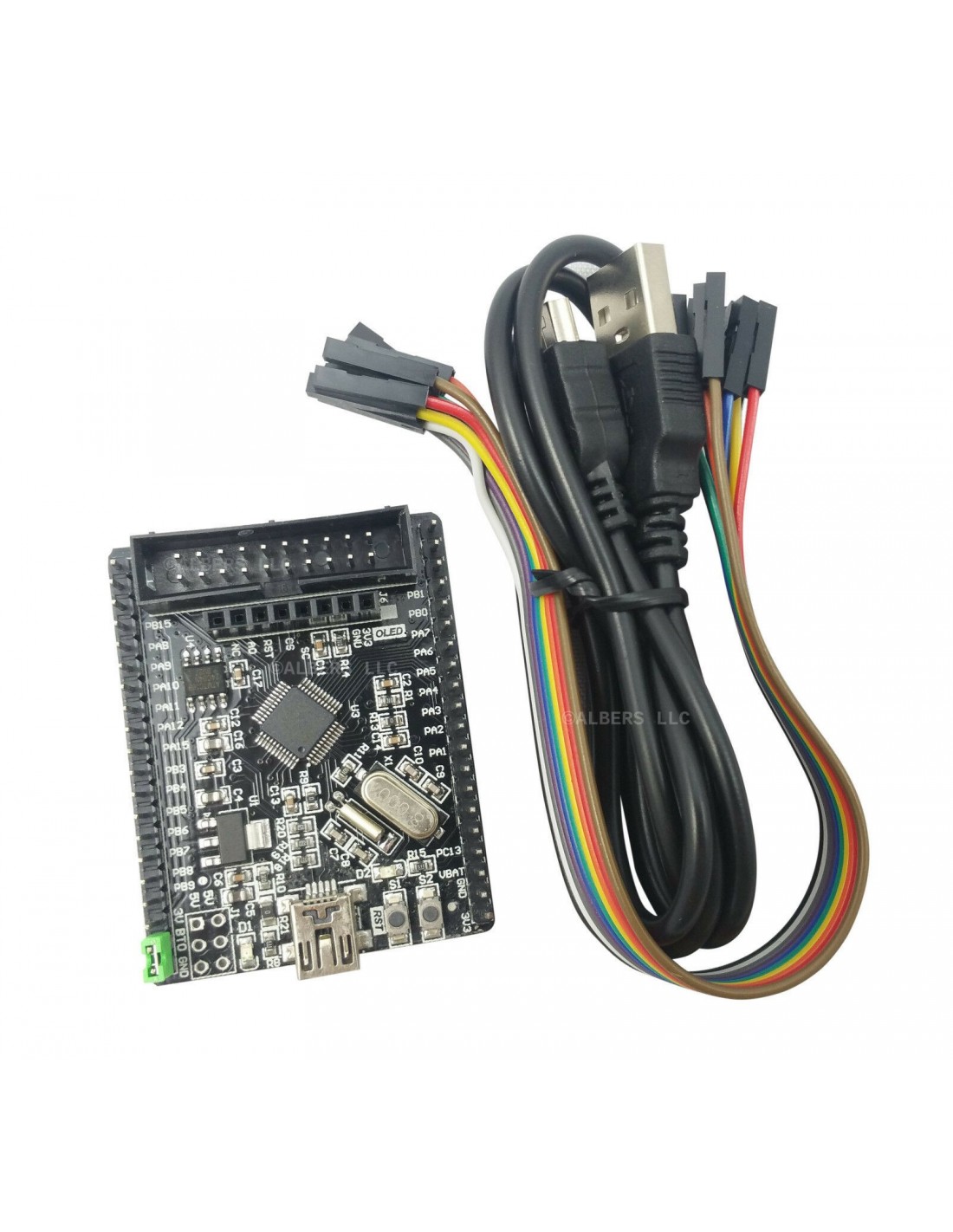

STM32 Smart V2.0 OLED

Development Board ar mikrokontroliera STM32F103C8 ARM Cortex m3, kas veikts LQFP48 korpusā, kas darbojas frekvencē 72 MHz un kam ir 64 Kb zibatmiņas atmiņas, kā arī 20 Kb operatīvās atmiņas.

Development Board ir iebūvēts kvarca kontrollera rezonators uz 8MHz, kā arī atsevišķs kvarca reāllaika pulksteņiem par 32.768 kHz, kā arī atsevišķs savienotājs OLED LCD displeju pieslēgšanai.

Mikrokontrolierim ir 40 ievades/izvades porti un divi 16-kanāli ar 12 bitu analogiem analoģiskiem pārveidotājiem. Ir 70 kanālu DMA kontrolleris un var darboties ar vairākiem sakaru interfeisiem: SPI, I2C, USARTs, USB un CAN.

STM32 Smart V2 .0 atkļūdošanu var veikt, izmantojot Serial Wire Debug (SWD) vai 20 ppo JTAG interfeisu.

Uz bloka paredzēta arī energoneatkarīgās atmiņas papildu mikroshēma 24S04 4 kb (512 baiti).

PAMATĪPAŠĪBAS

• Darba ātrums
• Daudz atbalstītu interfeisu
• Liels atmiņas apjoms
• Iebūvētās stundas
• 12 bitu
• 40 porti GPIO

IZDOŠANA

• 1 x Attiecīgā maksa STM32 Smart V2 .0
• 1 x USB – mini USB kabelis
• 1 x 10-1 “mammas māmiņa” kontaktvads

SAVIENOJUMS UN BIBLIOTĒKAS

STM32 Smart V2 .0 var strādāt ar Arduino IDE dažās vides jomās (stm32duino.com) un caur USB. Bez tā maksa tiek programmēta ar asamblera valodu, piemēram, IAR embedded Workbench, CoIDE, Keil.

Apšuvumu veic, izmantojot ST-LINK V2, izmantojot SWD vai JTAG.

• Svars: 28. g
• Gabarīti: 54 x 42 x 10 mm
• Mikroshēma: STM32F103C8
• Procesora takta frekvence: 72 MHz
• Veiktspēja: līdz 1.25 DMips
• Barošanas spriegums: 2... 3.6. V
• Patērējamā strāva: līdz 16 mA
• ACP kontrolieris: 2 16-kanālu ACP par 12 bitiem
• Kopējais galamērķa ievadizvades kontaktpersonu skaits: 40
• Atmiņa: 64 Kb Flash, 20 Kb SRAM, EEPROM 24S04 4 kb (512 baiti)
• Interfeisi: SPI, USART, I2C, CAN, USB 2.0 Full Speed
