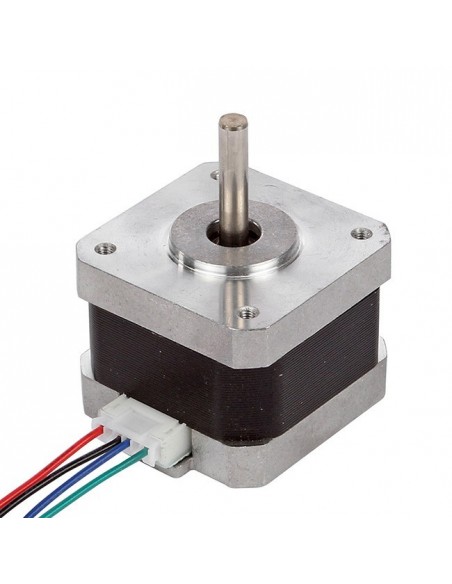

Nema 17 - mod. 17HS8401

Шаговый двигатель типоразмера NEMA-17, ток на обмотку 1.7А. Как правило используется в 3D принтерах, экструдерах и небольших ЧПУ станках.

Распиновка бывает двух вариантов, в зависимости от партии. Вариант 1: красный A+, зеленый A-, желтый B+, синий B-. Вариант 2: зеленый А+, черный А-, синий В+, красный В-.

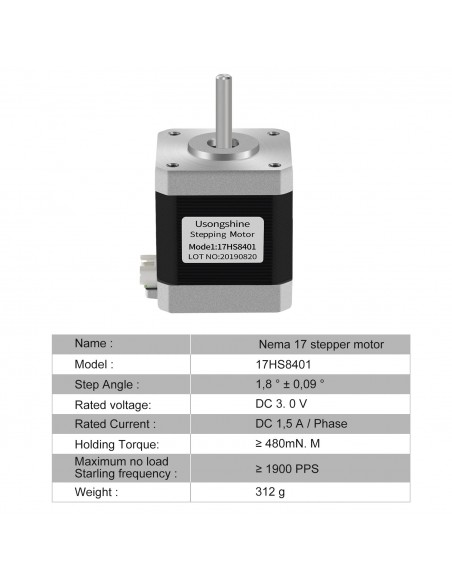

Характеристики:

• угол поворота за один шаг: 1.8 º
• диаметр вала: 5 мм
• длина мотора: 40 мм
• ток на обмотку: 1.7А
• сопротивление обмотки: 1.5 Ом
• индуктивность обмотки: 2.8 мГн
• крутящий момент удержания: 40 Н/см (4.08 кгс.м)
• крутящий момент покоя: 2.2 Н/см (0.22 кгс/м)
• инерция ротора: 54 г/см2
• количество проводов: 4
• масса: 280 гр

Комплектация:

• мотор
• разъем с 4 проводами длиной 37 см
