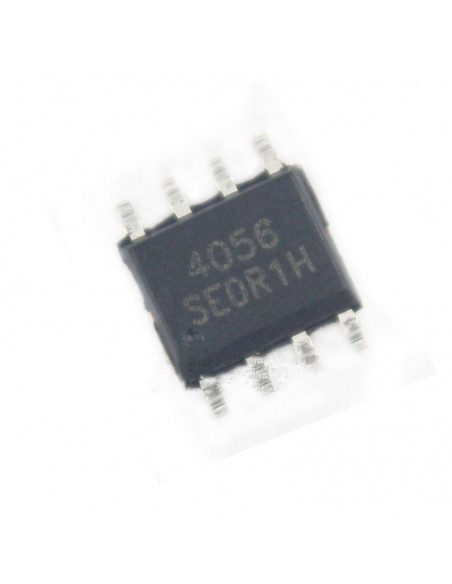

TP4056 SOP-8
TP4056 4056 SOP8 IC 4.2V 1A lithium battery charging current
Litija jonu akumulatora uzlādes kontrolieris TP4056 (TC4056A) tiek izmantots autonomos lineāros lādētājos litija jonu un litija polimēru akumulatoriem ar regulējamu uzlādes strāvu līdz 1 A ar termisko aizsardzību SOP 8 korpusā. Maksimālā uzlādes strāva-1A, uzlādes spriegums - 4,2 V, ir ieeja akumulatora pārkaršanas sensora pievienošanai.
TP4056 ir pilnīgs lineārs lādētājs vienam litija jonu akumulatora elementam. Tā SOP struktūra un daži ārējie komponenti padara TP4056 ideāli piemērotu pārnēsājamām ierīcēm. Turklāt TP4056 var strādāt ar USB adapteriem.

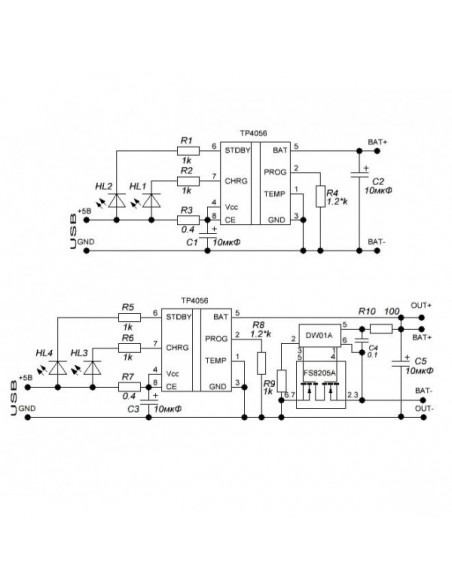

Lādēšanas strāva ķēdē ir iestatīta uz 1000 mA, un to var regulēt, izvēloties strāvas padeves rezistoru R4, R8 saskaņā ar šādu tabulu:
Strāvas iestatīšanas rezistors R4, R8 (kOhm) | Uzlādes strāva (mA) |
trīsdesmit | 50 |
divdesmit | 70 |
desmit | 130 |
5 | 250 |
4 | 300 |
3 | 400 |
2 | 580 |
1.66 | 690 |
1.5 | 780 |
1.33 | 900 |
1.2 | 1000 |
SPECIFIKĀCIJAS
Nosaukums : TP4056;

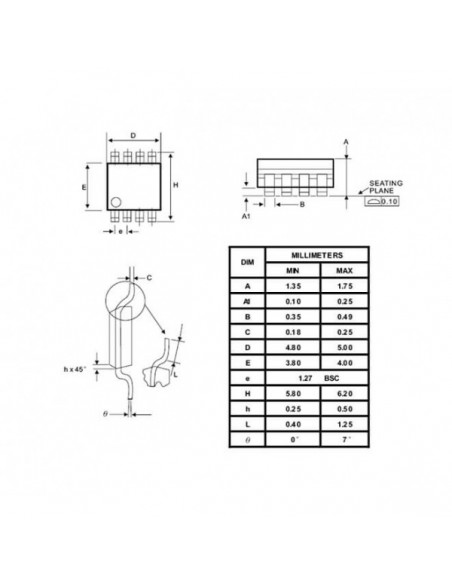

Lieta : SOP-8;
Montāžas veids : SMD;
Apraksts : Lineārs līdzstrāvas / līdzstrāvas lādētājs vienšūnu litija jonu akumulatoriem;
Akumulatora tips : Li-Ion;
Barošanas spriegums (ieejas spriegums) (min) : 4 V;
Barošanas spriegums (ieejas spriegums) (maks.) : 8 V;
Izejas spriegums (maks.) : 4,2;
Maksimālā izejas strāva (uzlāde) (maks.) : 1 A;
Akumulatora elementu skaits (elementu skaits) : 1;
Minimālā darba temperatūra (tmin) : -40 ° C;
Maksimālā darba temperatūra (tmax) : 85 ° C.
