Iespējas:
1. Šī ir ESP8266 0.96 OLED plate, kurai ir visas tradicionālā ESP8266 moduļa funkcijas.
2. Bezšuvju integrācija ar 0,96 collu OLED displejiem novērš nepieciešamību pēc vadiem un testa paneļiem.
3. Plate izmanto I2C, lai izveidotu savienojumu ar OLED displeju, izmantojot SDA (D6/GPIO14) un SCL (D5/GPIO12) tapas.
4. Modulis ir savienots pārī ar displeja ekrāna veidni, un ar šo plati var parādīt dažādu informāciju un datus.
5.Displeja funkcija, augstas izšķirtspējas 128x64 ar SSD-1306 draiveri, saderīgi ar I2C un SPI saskarnēm, var savienot, izmantojot Type-C vai Micro USB saskarnes, un saskarnes var izvēlēties atbilstoši vajadzībām.
Produkta ievads:

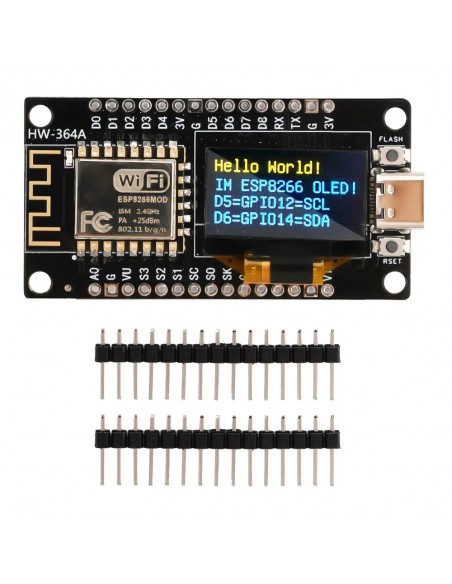

Šajā shēmas platē ir integrēts ESP8266 NodeMCU un 0,96 collu OLED ekrāns, nodrošinot visas tradicionālo ESP8266 moduļu funkcijas ar vienāda izmēra un perifērijas portiem, kā arī augstākas veiktspējas izstrādes rīkiem un augstas izšķirtspējas datu displeju. Tas atbalsta vairākus programmēšanas režīmus, un tam ir ESP8266 mikroshēma ar 80MHz galveno frekvenci un 4MB zibatmiņu, kas atvieglo dažādu uzdevumu un lietojumprogrammu apstrādi, kā arī pilnu tīkla protokolu steku un drošības mehānismu. Tam ir zems enerģijas patēriņš un augsta veiktspēja, tāpēc tas ir piemērots iesācējiem un profesionāļiem, lai izstrādātu un piemērotu IoT projektus.
Parametri:
- Darba spriegums: 3,3V
- Ieejas spriegums: 7-12V
- Digitālā I/0 tapa (DIO): 16
- Analogās ievades tapa (ADC): 1
- UART: 1
- SPI: 11
- 12 Cs: 1
- Šoferis. CH340G
- Zibatmiņa: 4 MB
- SRAM: 64 KB
- Pulksteņa ātrums: 80 MHz
- Mikrokontrolleris: Tensilica 32 bitu RISC CPU Xtensa LX106
- Moduļa izmērs: 59mm * 31mm
- Mazs modulis, ko var inteliģenti instalēt jūsu LOT projektā, iebūvēts USB-TTL, pamatojoties uz CH340, panākot plug and play
- 0,96 collu SD1306 OLED parametri:
- OLED pašizstarojošs, bez fona apgaismojuma
- Ekrāna materiāls: stikls, kam nepieciešama laba aizsardzība
- Izmērs: 0,96 collas
- Krāsa: dzelteni zila
- Spriegums: 3,3V-5V DC
- Perspektīva:>160 °
- Augsta izšķirtspēja: 128x64
- Draiveris LCD: SSD1306
- I12C interfeiss:
- SCL: I12C sērijas pulkstenis
- DA: l2C sērijas dati
- Darba temperatūra: -30°C ~ 70°C
- Moduļa izmērs: 25mm x 17mm
